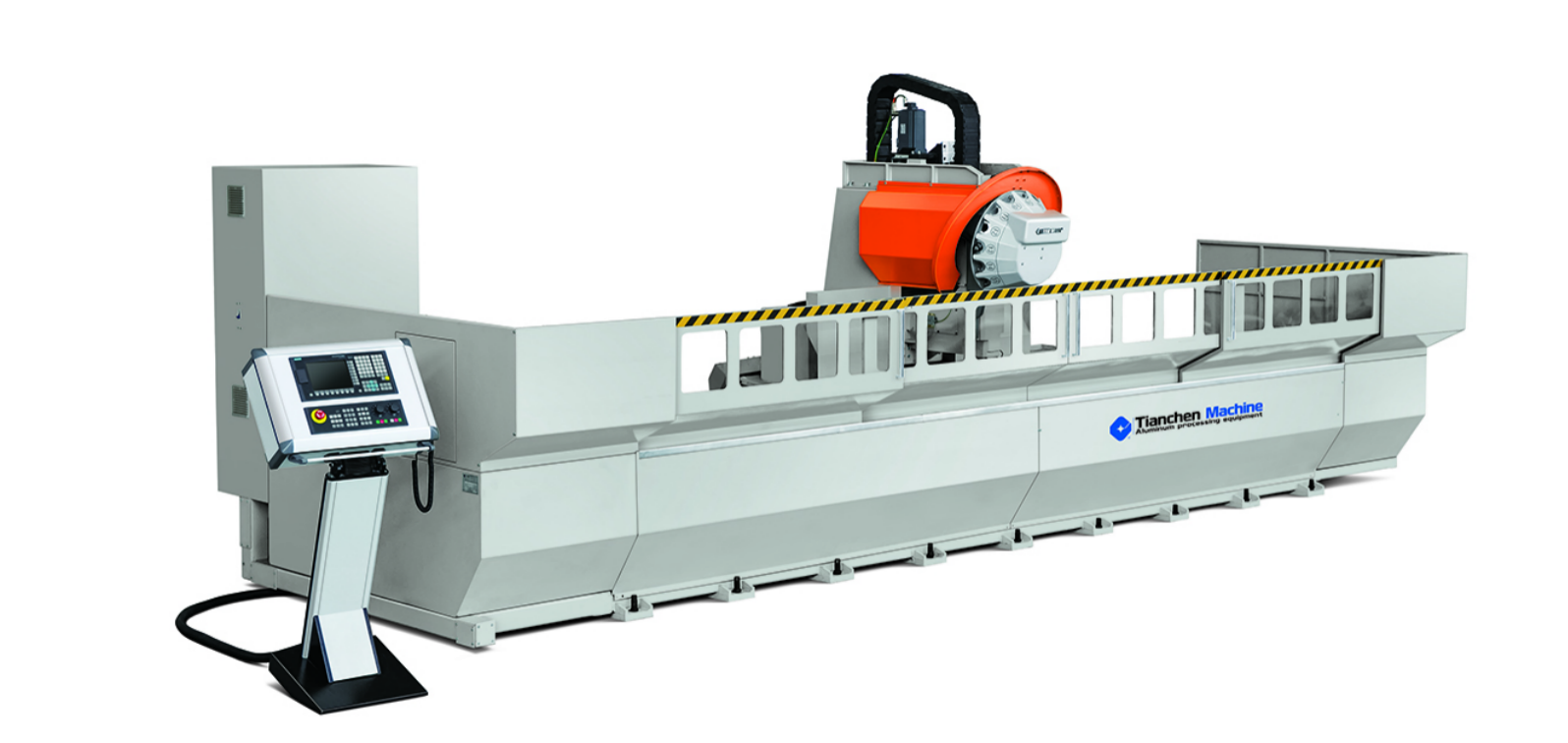

高速三軸加工中心-GCGZD-CNC-4500
GCGZD-CNC-4500
設備特點
1、性能特點：
☆適用于各種鋼、鋁、銅、PVC型材及板材等多種零件的數控加工，可實現工件一次裝夾自動完成銑削、鉆孔，攻絲等多工序加工；
☆采用動柱式結構，運行更平穩，運行速度高每分鐘可達60米；
☆采用16刀位飛碟式刀庫，結構可靠，換刀速度快；
☆采用高品質的西門子伺服電機、滾珠絲杠、直線導軌及軸承等構件以確保設備具有高穩定性、可靠性；
☆工作臺采用標準14T型槽，適用于工業型材的裝夾；
☆采用西門子高功率大扭矩伺服主軸電機，臺灣普森主軸，轉速高剛性好，可剛性攻絲；
☆采用全套西門子數控系統，操作界面友好，性能穩定；
☆采用先進的微量潤滑系統，改善工作環境更加節能環保；
☆本機可選微量噴霧，也可用切削液。
機床側面前面為全防護，保護操作者安全。
技術參數
行程 | 移動速度 | ||
X軸行程 | 4500mm | X軸移動速度 | 0～60m/min |
Y軸行程 | 450mm | Y/Z軸移動速度 | 0～30m/min |
Z軸行程 | 400mm | 精確度? | |
主軸 | X軸定位精度 | ±0.05mm | |
主軸最高轉速 | 12000r/min | Y/Z定位精度 | ±0.02mm |
主軸功率 | 5.5kw | 重復定位精度 | ±0.01mm |
主軸錐孔 | BT30 | 機械規格 | |
主軸至工作臺距離 | 350mm（刀長100mm） | 電源 | 380V/50HZ |
刀庫 | 氣壓需求 | 0.5～0.8Mpa? | |
刀庫形式 | 飛碟式 | 占地面積 | 7100×2600mm |
刀庫容量 | 16 | 重量 | 7000kg |
潤滑冷卻系統 | |||
潤滑系統 | 自動潤滑 | ||
冷卻系統 | 微量霧化冷卻/切削液 | ||
